9. 🎬Luces, cámara, acción 📹

⌚ Sesión 9: 🎬Luces, cámara, acción 📹

Imagen del robot Maqueen.En esta actividad, vamos a utilizar todo lo que hemos aprendido hasta el momento. Pero a la vez que lo hacemos vamos a integrar en nuestros retos no solo las luces LED de nuestro Maqueen.

Vamos a incluir también los LED RGB. que incorpora la placa de nuestro coche en su parte inferior.

 Vamos a trabajar en equipo y a dibujar en tu cuaderno el coche maqueen visto desde abajo.

Señala, qué elementos principales se ven el dibujo y que textos aparecen grabados en la placa, es importante que los tengas en cuenta y los apuntes en tu libreta pues te resultarán de gran utilidad a la hora de programar el código que necesitan los LED RGB. para poder funcionar.

Lumen dice ¿Te atreves con este reto?

En esta ocasión os quiero proponer la siguiente secuencia de funcionamiento:

  1. Al pulsar el botón A de la placa micro:bit:
    • El vehículo debe avanzar.
    • La placa micro:bit debe mostrar una imagen. Por ejemplo, una flecha hacia arriba [↑].
    • Los LED del vehículo deberán estar encendidos.
  2. Si el sensor detecta un obstáculo a una distancia de 5 cm o menos, entonces:
    • El vehículo deberá detenerse.
    • Se mostrará en la pantalla de la micro:bit la imagen de un aspa [X].
    • Los LED permanecerán encendidos.
  3. Si pulsamos el botón B de la placa micro:bit:
    • Los motores deben estar parados.
    • La pantalla de la micro:bit debe estar apagada.
    • Los LED del vehículo deben apagarse.
  4. Si damos una palmada:
    • El coche debe comenzar a dar vueltas continuamente durante cinco segundos.
    • Los LED del vehículo parpadearan alternativamente.

⌚ Sesión 9: Luces, cámara, acción

En esta ocasión os quiero proponer la siguiente secuencia de funcionamiento, al finalizar grabarás un pequeño vídeo en el que se pueda ver el programa en funcionamiento:

  1. Al pulsar el botón A de la placa micro:bit:
    • El vehículo debe avanzar.
    • La placa micro:bit debe mostrar una imagen. Por ejemplo, una flecha hacia arriba [↑].
    • Los LED del vehículo deberán estar encendidos.
  2. Si el sensor detecta un obstáculo a una distancia de 5 cm o menos, entonces:
    • El vehículo deberá detenerse.
    • Se mostrará en la pantalla de la micro:bit la imagen de un aspa [X].
    • Los LED permanecerán encendidos.
  3. Si pulsamos el botón B de la placa micro:bit:
    • Los motores deben estar parados.
    • La pantalla de la micro:bit debe estar apagada.
    • Los LED del vehículo deben apagarse.
  4. Si damos una palmada:
    • El coche debe comenzar a dar vueltas continuamente durante cinco segundos.
    • Los LED del vehículo parpadearan alternativamente.

¿Qué es un LED?

LED
Wikifisica2016 (CC BY-SA)

Los diodos LED, son dispositivos capaces de emitir luz cuando pasa una pequeña cantidad de corriente a través de ellos. El diodo LED se llama así porque toma su nombre de la expresión Light Emitting Diode, que significa diodo emisor de luz.

Debes saber que tienen polaridad, es decir debemos conectarlos de una determinada forma para que funcionen. Imagina una especie de puerta, que solo permite el paso de personas en una dirección, cuando estas se dan la vuelta para retroceder la puerta se cierra evitando que puedas regresar. Por tanto, si los conectamos de forma equivocada el LED no funcionará

Para no equivocarnos a la hora de conectar el LED, debes mirarlos detenidamente. Si los observas verás que tienen una patilla larga y otra más corta. La corta se corresponde con el lado negativo y deberá ir conectada a tierra. La patilla mas larga es el positivo y se conecta al pin de  salida de nuestra micro:bit.

Los LED suelen necesitar una resistencia en serie con ellos que limitará la corriente que  los atraviesa, ya que de no estar esa resistencia el LED se podría llegar a quemar

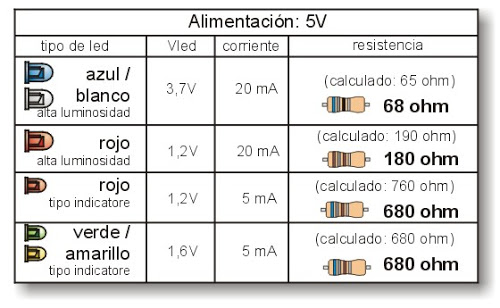

Resistencias para LED
Fuente: forosdeelectronica.com
